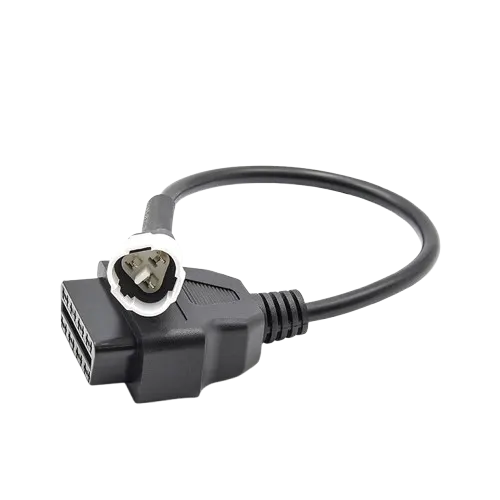

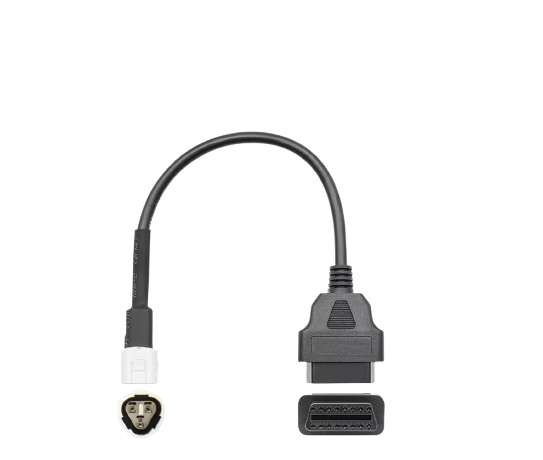

Адаптер-переходник YAMAHA 3 PIN to OBD2

Назначение
Этот переходник позволяет подключить стандартный диагностический сканер с 16-контактным разъемом OBD2 к мотоциклам Yamaha, у которых используется треугольный 3-пиновый диагностический разъем. С его помощью вы сможете проводить полноценную компьютерную диагностику двигателя, считывать и стирать ошибки, а также смотреть параметры в реальном времени. Без такого адаптера подключить сканер к большинству современных мотоциклов Yamaha просто невозможно.

С какими мотоциклами Yamaha работает
Переходник совместим с широким спектром современных моделей Yamaha, использующих 3-pin диагностический разъем. Вот только некоторые из них :

• YZF R1 (с 2015 года) и YZF R1M

• YZF R6 (с 2016 года)

• Серия MT: MT-07 (2017-2018), MT-09 и MT-09 SP (2016-2019), MT-10 и MT-10 SP (2016-2019)

• Tracer (2017-2018)

• XSR 900 (2016-2019)

• FZ-09 и FZ-10 (2017-2018)

• FJR1300 (2016-2019)

Адаптер также подходит для более ранних моделей (2000-х годов), оснащенных системой впрыска топлива .

Честно о совместимости
Важный момент: сам по себе адаптер — это просто переходник контактов. Чтобы диагностика заработала, ваш сканер должен поддерживать протокол KWP2000 / ISO 9141-2 . Именно этот протокол используется на 3-pin разъеме Yamaha.

Если у вас есть сканеры из списка выше (Launch DBS CAR, Thinkdiag) — проблем не будет, они с этим протоколом работают отлично. Если вы используете что-то другое — уточните поддержку K-Line / ISO 9141-2 перед покупкой.

Распиновка (техническая информация)
Для тех, кому важно понимать, как это работает, стандартная распиновка адаптера :

• Контакт 1 (3-pin) → питание +12V (OBD2 pin 16)

• Контакт 2 (3-pin) → масса / GND (OBD2 pin 4)

• Контакт 3 (3-pin) → K-Line сигнал (OBD2 pin 7)

Где еще пригодится этот адаптер
Помимо мотоциклов, этот переходник подходит для диагностики водной техники Yamaha :

• Гидроциклы серий Waverunner (GP1300R, VX, FX, FZR и другие)

• Подвесные лодочные моторы (серии F, LF, VF, Z и др.)

• Спортивные катера (AR, SX, 212X, 242 Limited)

Кому пригодится этот адаптер

• Владельцам мотоциклов Yamaha для самостоятельной диагностики

• Мотосервисам и СТО, обслуживающим японскую технику

• Сервисам по ремонту гидроциклов и лодочных моторов

• Диагностам, работающим с Launch, Thinkdiag и другими мультимарочными сканерами

Хотите сами читать ошибки на своем Yamaha? Подключайте сканер через этот переходник — и увидите, что скрывает ваш «Check Engine»! Адаптер также подходит для диагностики гидроциклов Waverunner и лодочных моторов Yamaha.
