CANswitch - адаптер для Combiloader

Назначение

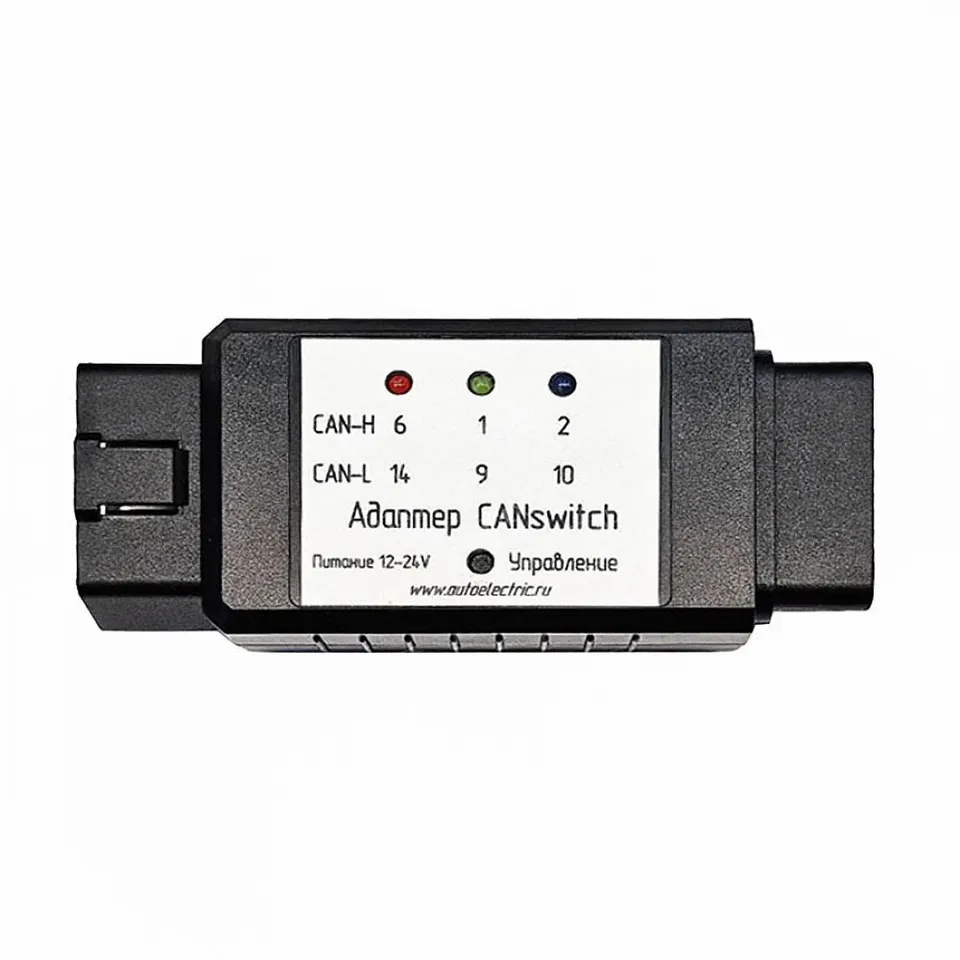

CANswitch — адаптер от SMS-Soft (Combiloader) для работы с загрузчиком Combiloader. Применяется при чтении и записи прошивок и калибровок в ЭБУ грузовой техники, когда требуется переключение между альтернативными парами CAN-линий в диагностическом разъёме OBD.

Особенности

• Совместимость: Подходит для работы с широким рядом блоков управления, включая Bosch EDC17CV44/45, Bosch MD1CC878/WISE13, Weichai WISE13H, EQ EDC17CV45, Bosch MD1CE100/868 и похожими решениями.
• Гибкость CAN-портов: Позволяет выбирать между парами CAN-H/CAN-L, выведенными на контакты OBD 6/14, 1/9 и 2/10.
• Прозрачная передача линий: Линии питания, K-line (7) и L-line (15) транслируются от входа на выход, что обеспечивает питание подключенного программатора и прямой проход K/L.
• Независимость от ПО: Устройство не связано с конкретным софтом и может использоваться с любым совместимым программатором ЭБУ.

Подключение и питание

Адаптер подключается между OBD-разъёмом автомобиля и программирующим кабелем. Питание подаётся от диагностического разъёма автомобиля: рабочий диапазон бортовой сети — 12–24 В. Внимание: при неправильном или нестабильном питании возможны повреждения CANswitch и/или подключённого OBD‑адаптера.

5 ключевых характеристик

• Совместимость: ЭБУ грузовой техники (Bosch EDC17CV44/45, MD1CC878/WISE13, Weichai WISE13H, EQ EDC17CV45, MD1CE100/868 и др.)
• Пары CAN в OBD: 6/14, 1/9, 2/10 (CAN-H/CAN-L)
• Питание: от разъёма OBD, бортовая сеть 12–24 В
• Управление и индикация: кнопка переключения, три цветных индикатора для выбора пары; выбор запоминается и восстанавливается при подаче питания
• Терминатор и линии: встроенный 120 Ом терминальный резистор подключается только к выбранной паре; K-line/L-line и питание транзитно передаются на выход

Рекомендации по использованию

Перед подключением убедитесь в стабильности бортового питания и корректном контакте OBD‑разъёма. При переключении пары дождитесь индикации и запоминания выбора. При работе с грузовыми ЭБУ используйте проверенный программный инструментарий и соблюдайте общие правила безопасности электропитания.
