Combiloader Toolbox

Назначение

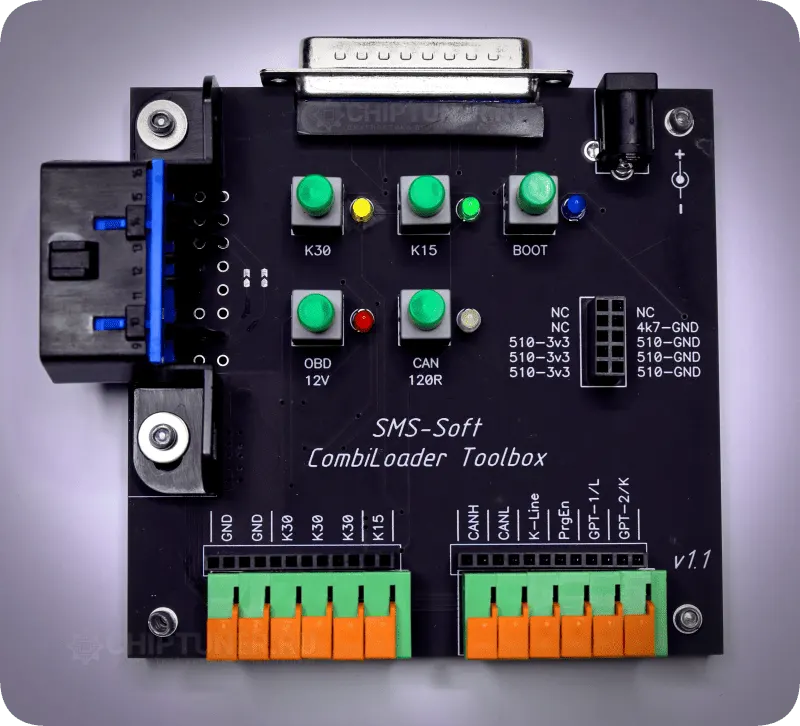

Оригинальный Toolbox для работы с Combiloader — компактная открытая плата с защитным пластиковым экраном. Позволяет организовать подачу питания, управление Boot‑линиями и коммутацию шины при прошивке и диагностике ЭБУ, а также подключать адаптеры семейства J2534 для работы через OBD‑разъём.

5 ключевых характеристик

• Интерфейсы: DB25 для Combiloader; OBD‑2 для J2534‑адаптеров
• Питание: центральный контакт «плюс», рекомендован блок 12–15 В, 3 А
• Boot‑пины: набор pull‑up/pull‑down линий (3× к 3.3V через 510 Ω, 3× к GND через 510 Ω, 1× к GND через 4.7 kΩ) и ручное управление BOOT
• Коммутация шин и питания: переключатели K30, K15, OBD 12V и CAN 120Ω с LED‑индикацией
• Комплект поставки: Toolbox, 11 цветных проводов и 4 переходника для крупных контактов ЭБУ

Особенности

Плата выполнена в открытом исполнении и защищена пластиковой панелью от случайных замыканий и механических воздействий. Все ключевые линии имеют ручную коммутацию: K30 (постоянное питание контроллера), K15 (зажигание), OBD 12V (питание адаптера J2534) и CAN‑терминатор 120 Ω. Каждая функция сопровождается цветовой LED‑индикацией для удобства работы.

Boot‑пины и режим загрузчика

В устройстве предусмотрена колодка Boot с набором подтяжек: три линии к 3.3 V через 510 Ω, три линии к GND через 510 Ω и одна линия к GND через 4.7 kΩ. По умолчанию boot‑пины не активны; управление может выполняться автоматически загрузчиком или вручную кнопкой BOOT. При включении устройства рекомендуется держать все переключатели выключенными (исключения описаны в инструкциях к программированию конкретных ЭБУ).

Подключение

Основной разъём DB25 используется для подключения Combiloader. Нижний ряд колодок размечен для стандартных шин: GND, K30, K15, CAN, K‑Line и GPT. Контакты фиксируются защёлкой; имеется дополнительная чёрная гребёнка под стандартный штыревой разъём, дублирующая основную колодку.

Особенности работы с Dialink (до 2019)

Для старых версий Dialink перед началом работы рекомендуется проверить идентификацию ЭБУ (нажать «Идентификация ЭБУ» с удержанием Ctrl). Если в ответ появится режим «Dialink (JmpReq)», необходимо запаять перемычки J1 и J2 рядом с OBD‑2 разъёмом.

Комплектация

• Toolbox: 1 шт.
• Провода с коннекторами: 11 шт., цветные
• Переходники для больших контактов ЭБУ: 4 шт.

Рекомендации по питанию

Рекомендуется применять блок питания с регулировкой 12–15 В и током не менее 3 А. Если блок имеет защиту по току, при необходимости следует отключить её или установить максимально допустимый порог в соответствии с требованиями конкретной процедуры программирования.
