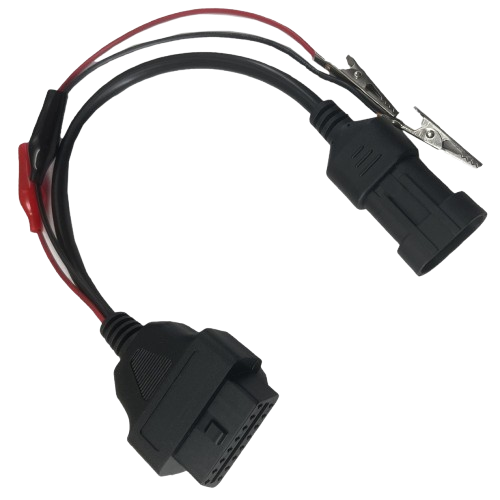

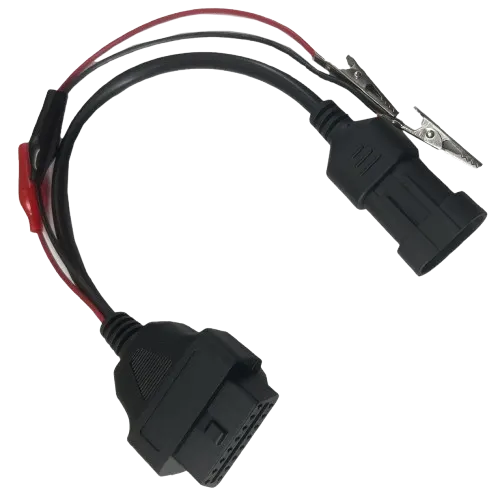

Адаптер-переходник OBD2 – 3 pin Fiat / Alfa Romeo / Lancia

Назначение
Этот переходник позволяет подключить современный диагностический сканер со стандартным 16-контактным разъемом OBD2 к старым автомобилям Fiat, Alfa Romeo, Lancia и Polonez, у которых используется 3-контактный диагностический разъем OBD1 . Без такого адаптера вы просто не сможете провести диагностику большинства итальянских автомобилей, выпущенных до примерно 2001 года .

На каких автомобилях Fiat работает
3-контактный диагностический разъем устанавливался под капотом на многих моделях Fiat, Alfa Romeo и Lancia с середины 90-х до начала 2000-х годов. Адаптер подходит для:

• Fiat: Punto, Coupé, Barchetta, Brava, Bravo, Marea, Palio

• Alfa Romeo: 145, 146, 155, 156, GTV, Spider (до 2000 г.)

• Lancia: Delta, Y, Kappa, Lybra

• Polonez (модели с системой впрыска)

Разъем обычно расположен под капотом, с пассажирской стороны, возле блока предохранителей или за пластиковой крышкой .

Важный нюанс: дополнительный разъем для Airbag
На многих моделях Fiat и Alfa Romeo для диагностики подушек безопасности есть отдельный разъем. Он расположен в салоне — обычно под пассажирской стороной торпедо, имеет желтый кабель с красным зажимом, подключенный к заглушке .

Честно о совместимости со сканерами
Тут есть важный момент, который нужно понимать. Адаптер сам по себе — это просто механический переходник контактов . Чтобы диагностика заработала, ваш сканер должен поддерживать старые протоколы Fiat (K-Line / ISO 9141-2, KWP2000) .

Если у вас простой ELM327 и стандартное приложение вроде Torque — он может не увидеть старый Fiat, потому что эти программы рассчитаны на OBD2, а не на OBD1 . Для гарантированной работы нужны профессиональные мультимарочные сканеры (Launch, Autocom, Delphi) или специализированное ПО.

Техническая информация (распиновка)
Для тех, кто хочет разобраться или проверить качество переходника, правильная распиновка выглядит так :

• 3 pin контакт 1 (масса / GND) → OBD2 pin 4,5

• 3 pin контакт 2 (L-Line) → OBD2 pin 15

• 3 pin контакт 3 (K-Line) → OBD2 pin 7

• Питание +12V → OBD2 pin 16 (берется отдельно, например, от прикуривателя)

На рынке встречаются некачественные переходники с неправильной распиновкой. Хорошая новость в том, что даже при ошибке в подключении линий данных ничего не сгорит — просто не будет связи с автомобилем .

Что можно делать с этим адаптером

• Считывать и сбрасывать коды ошибок двигателя

• Смотреть параметры в реальном времени: обороты, температуру, показания датчиков

• Проводить диагностику системы ABS (при наличии отдельного разъема)

• Проверять блоки подушек безопасности (через дополнительный разъем в салоне)

Кому пригодится этот адаптер

• Владельцам старых Fiat, Alfa Romeo, Lancia для самостоятельной диагностики

• Сервисам, обслуживающим итальянские автомобили 90-х – начала 2000-х годов

• Диагностам, работающим с мультимарочными сканерами (Launch, Autocom)

Хотите сами читать ошибки на своем старом Fiat или Alfa Romeo? Подключайте сканер через этот переходник! Только убедитесь, что ваш диагностический прибор поддерживает старые протоколы K-Line / KWP2000, иначе адаптер не заработает.
