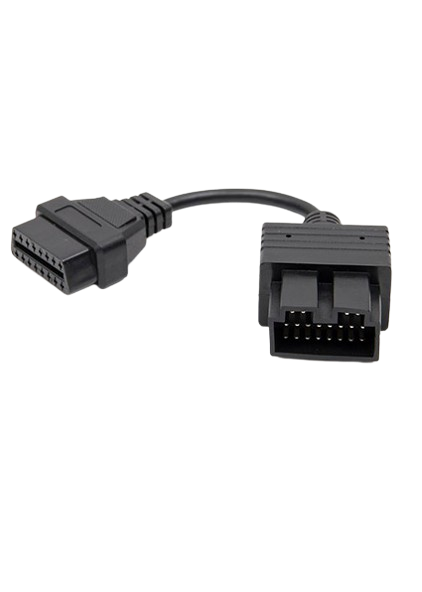

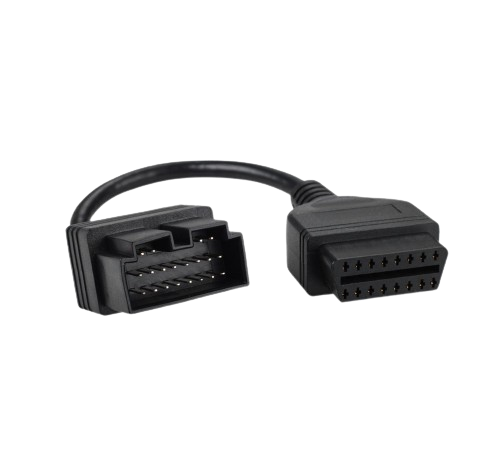

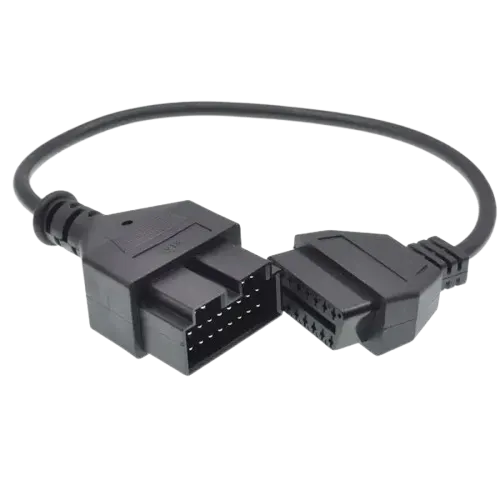

Адаптер-переходник OBD2 – KIA 20 pin

Назначение
Этот переходник позволяет подключить современный диагностический сканер со стандартным 16-контактным разъемом OBD2 к старым автомобилям KIA, у которых под капотом установлен 20-контактный диагностический разъем. Без такого адаптера вы просто не сможете провести диагностику многих моделей KIA, выпущенных примерно до 2005-2006 года.

На каких автомобилях KIA работает

Адаптер подходит для многих моделей KIA, оснащенных 20-контактным диагностическим разъемом:

• Sportage (ранние поколения)

• Spectra

• Sephia

• Clarus

• Credos

• Carnival / Sedona (ранние версии)

• Pride (2000-2003)

Разъем обычно находится под капотом, часто с пассажирской стороны, а не в салоне. На некоторых моделях этот разъем может устанавливаться одновременно со стандартным OBD2 .

Важный нюанс: период выпуска

Этот переходник актуален в первую очередь для автомобилей KIA, выпущенных для американского и европейского рынков в период с начала 1990-х до примерно 2000 года . Однако на некоторых моделях 20-контактный разъем использовался и вплоть до 2006 года.

Если у вас более современный KIA (после 2006 года), скорее всего, там уже установлен стандартный 16-контактный OBD2 разъем, и переходник не понадобится.

Честно о совместимости

Адаптер совместим с большинством диагностических сканеров — Launch Easydiag, Autel, ELM327, Autocom, Delphi. Например, пользователи подтверждают, что с ELM327 переходник работает нормально .

Но есть один важный момент. На некоторых старых KIA, особенно выпущенных для рынков, где OBD-законодательство вступило в силу поздно, стандартного OBD2-протокола может не быть, и сканеры, рассчитанные только на OBD2, могут не видеть автомобиль даже через переходник . Лучше всего работают профессиональные мультимарочные сканеры (Launch, Autel).

Техническая информация (основные контакты)

При производстве качественного адаптера следует придерживаться следующей стандартной распиновки, проверенной техническими специалистами :

• Контакт 5 (20 pin) → OBD2 pin 16: питание +12В

• Контакт 4, 12 (20 pin) → OBD2 pin 4,5: масса (GND)

• Контакт 9 (20 pin) → OBD2 pin 7: K-линия диагностики двигателя

• Контакт 19 (20 pin) → OBD2 pin 15: L-линия диагностики

В качественном адаптере также могут быть задействованы линии для диагностики других систем: ABS, Airbag, АКПП.

Кому пригодится этот адаптер

• Владельцам старых KIA Sportage, Spectra, Sephia и других

• Сервисам, обслуживающим автомобили корейских брендов прошлых лет

• Диагностам, работающим с мультимарочными сканерами

• Тем, кто покупает подержанный KIA и хочет проверить его перед покупкой

Хотите сами читать ошибки на своем старом KIA? Подключайте сканер через этот переходник — и сможете диагностировать двигатель, а на многих моделях и другие системы автомобиля.
