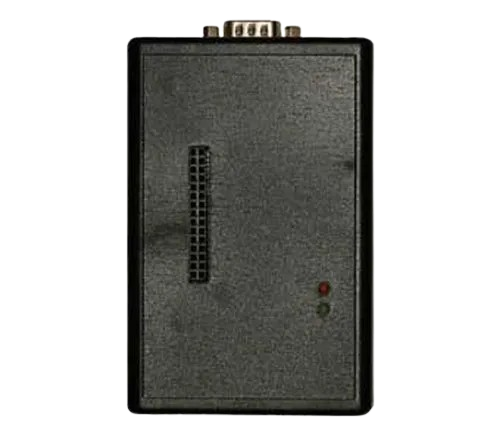

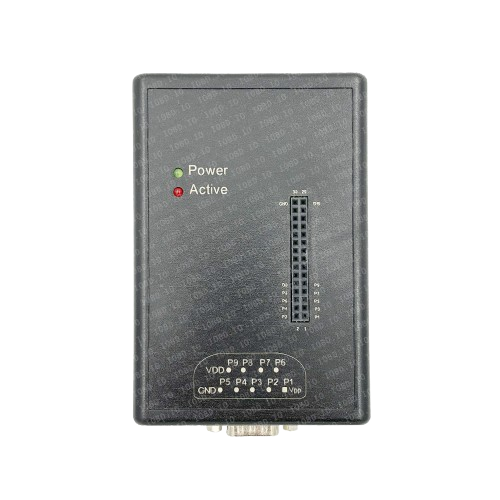

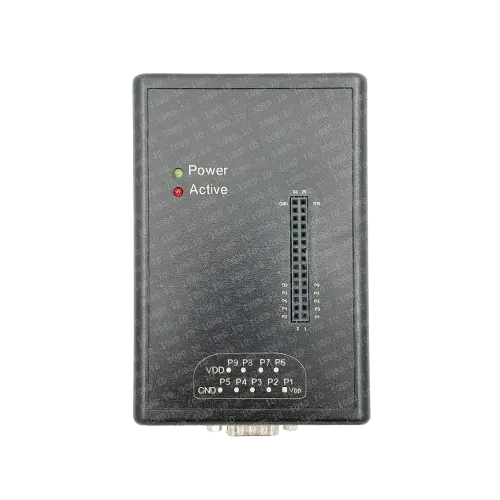

UPA-USB Serial Programmer – программатор для EEPROM и микроконтроллеров

Назначение
UPA-USB Serial Programmer предназначен для программирования микросхем памяти EEPROM STMicroelectronics, Motorola, Atmel, в том числе защищённых от считывания, и программирования AVR процессоров . Одна из полезных функций программатора – контроль напряжения на выводах, что позволяет сразу понять, правильно ли вы подключились, требуется ли поднимать одну из ножек микросхемы .

Технические характеристики

• Совместимость с USB 2.0 и 1.1

• Один программно контролируемый выход питания 8–13V / 1mA

• Поддержка 3.3V и 5V микросхем

• В большинстве случаев не требуется внешнее питание

• 6 входов/выходов общего назначения с защитой по току и напряжению (12V / 10mA)

• Один выход питания 3.3/5V / 150mA с защитой по току

• Функция самотестирования

• Возможность использования с адаптером для снятия защиты с BDM

Поддерживаемые микросхемы (основные группы)

STMicroelectronics ST62
ST6240, ST6245, ST6249

NSC CR16
CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Motorola HC05 / HC08 / HC11 / HC12

• HC05: MC68HC05B6, B8, B16, 705B16, B32, E6, 705E6, H12, L28, P3, X16, X32

• HC08: MC68HC08AS20, AS32, AS60, AZ32, 908AZ60, 908AZ60A

• HC11: MC68HC11A1, A8, E9, EA9, E20, F1, K4, KA2, KA4, KG4, KS2, KS8, L6, P2, PA8, PH8

• HC12: MC68HC912B32, BE32, D60, D60A, DC128A, DG128, DG128A

Motorola HCS12 / HCS12X

• HCS12: MC9S12D64, A128, DG128, DG256, H128, H256, HZ64, HZ128, HZ256

• HCS12X: MC9S12XD64, XD128, XDG128, XDP384, XDP512, XHZ256, XHZ512

Atmel 8051 Architecture
AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-Bit
AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega64, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

Microchip PIC

• PIC12: PIC12F508, F509, F629, F675

• PIC16: PIC16F627(A), F628(A), F648A, F72, F73, F74, F76, F77, F818, F819, F83, F84(A), F870, F871, F872, F873(A), F874(A), F876(A), F877(A)

Texas Instruments
TMS370CX02, TMS370CX32, TMS370CX36, TMS370CX42, TMS370CX56, TMS370CX58, TMS375C006

NEC
uPD780824/6/8, uPD780973/4, uPD780948/9

EEPROM I2C
24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, PCF8581, PCF8582, PCF8594, PCF8598 и другие

EEPROM SPI
M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, X5043, X5045

EEPROM Microwire
93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86

Motorola BDM (защищённые)
68HC912D60(A), 68HC912DG128(A), 68HC912DC128A

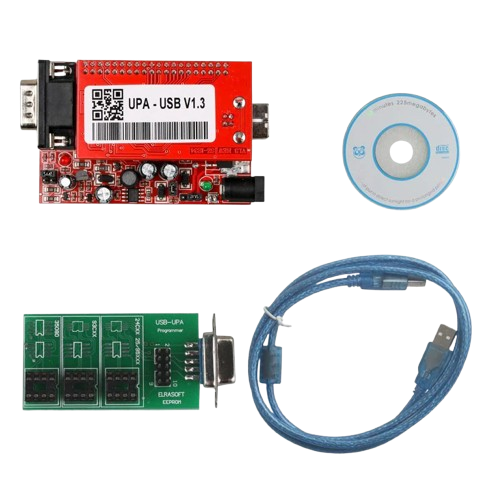

Комплект поставки

• Программатор UPA-USB Serial Programmer

• Адаптеры для микросхем (3 шт.)

• USB кабель

• Диск с программным обеспечением (скрипты, калькуляторы, схемы подключения, инструкция)

Версия v1.3 – основные нововведения

• Поддержка MC9S12HY64/HA32

• Поддержка Serial Flash: A25L512/010/020/040/080/016/032, SST25VF512A/010A/020B/040B/080B/016B/032B, S25FL004A/008A/016A/032A/064A

• Поддержка 24C1024, 24C1025

• Увеличенный объём оперативной памяти для стирания PIC16F913-7/946, PIC12F629/675

UPA-USB Serial Programmer – профессиональный инструмент для работы с автомобильной электроникой: иммобилайзеры, Airbag, магнитолы и другие блоки!
