Z3X Easy JTAG Plus Box с комплектом из 3 адаптеров — это профессиональный высокоскоростной программатор микросхем eMMC и JTAG-интерфейсов, созданный для сервисных центров и мастеров по ремонту мобильной электроники. Данная модель представляет собой полную переработку легендарной платформы Easy JTAG: обновленный процессор SAM3X8E, мощная ПЛИС Xilinx Spartan 6 и полностью переписанная архитектура обеспечат топовую производительность, недоступную предыдущим версиям и большинству конкурентных решений.

Для каких задач используется программатор

Z3X Easy JTAG Plus применяется для низкоуровневой диагностики, чтения, записи и восстановления данных на микросхемах памяти напрямую с платы (ISP/JTAG) или через универсальный сокет. Оборудование незаменимо при:

• Восстановлении «кирпичей» после неудачной прошивки или сбоя загрузчика.

• Создании и записи полных дампов eMMC (в том числе с заблокированными разделами).

• Сервисном ремонте плат смартфонов, планшетов и цифровых модулей.

• Работе с устаревшими устройствами (поддержка Windows XP) и новейшими чипами стандарта eMMC 5.0+.

Ключевые технические преимущества (апгрейд платформы)

По сравнению с предыдущим поколением, Easy JTAG Plus получил ряд кардинальных улучшений, которые напрямую влияют на скорость и удобство работы:

• Высокая скорость передачи данных: обмен между боксом и ПК ускорен до 40 МБ/с, а работа с сокетом по 8-битной шине достигает 28 МБ/с (eMMC 5.0+). Это сокращает время чтения больших дампов в разы.

• Продвинутый ISP-режим: скорость по 1 линии увеличена до 4 МБ/с, по 4 линиям — до 12 МБ/с. При этом отпадает необходимость в громоздких адаптерах с внешним питанием благодаря новой цифровой системе питания (Full Digital PWM with ADC control).

• Интеллектуальная самодиагностика: встроенный модуль отсеивает до 90% ошибок, связанных с непропаями и плохим контактом, что критически важно при работе с тонкими дорожками плат.

• Технический задел на будущее: интерфейс имеет запас мощности для внедрения протоколов NAND и UFS (будут доступны с обновлениями ПО).

• Надежность и защита: два самовосстанавливающихся предохранителя (0.5А) защищают оборудование от короткого замыкания, а интегрированный CCID-кардридер позволяет запускать фирменное ПО Z3X без лишних действий.

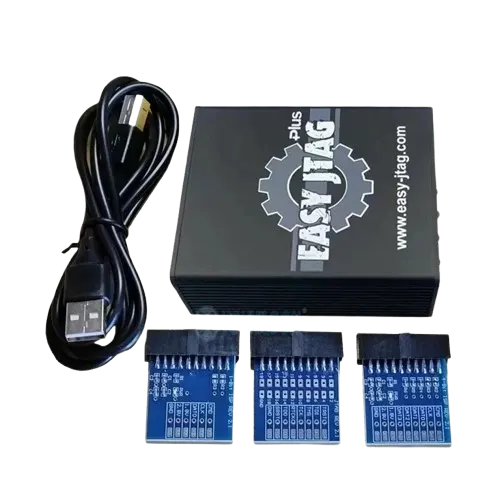

Комплектация (версия с 3 адаптерами)

В данной комплектации вы получаете всё необходимое для старта профессиональной работы, оптимизированное под самые востребованные сценарии:

1. Бокс программатор Easy-JTAG Plus с предустановленной и активированной лицензией Z3X Smart (карта активации внутри).

2. Универсальный Z3X eMMC Сокет (высококачественный, рассчитан на 10 000 циклов установки) — поддерживает все популярные корпуса: BGA 153/169, BGA 162/186, BGA 221, BGA 529. Выполнен по технологии EMI Resistant Design (защита от помех) и не требует внешнего питания благодаря встроенной силовой логике.

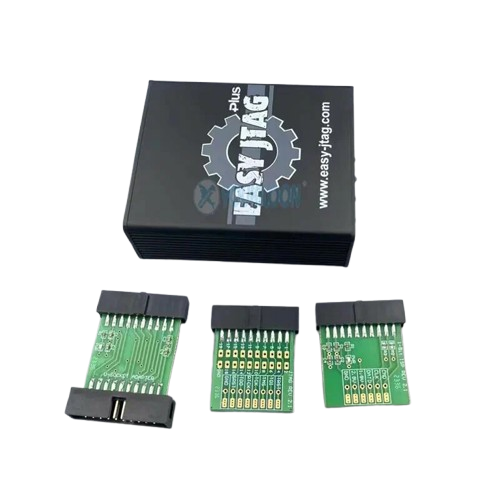

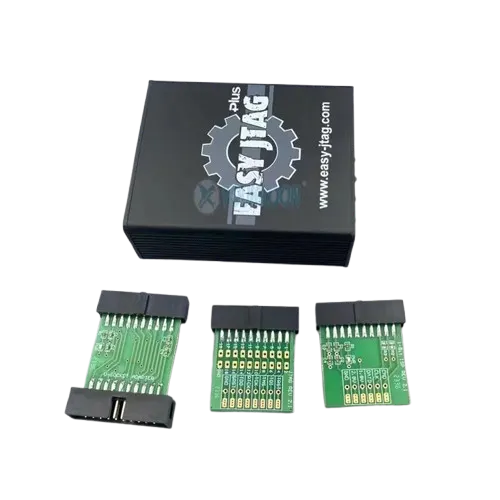

3. Набор из 3 переходников (JTAG, ISP 1 BIT, ISP 4 BIT) — этого набора достаточно для выполнения подавляющего большинства сервисных операций по подключению к контактным площадкам платы.

4. Кабель USB A-B для подключения к ПК.

5. Бесплатный доступ к закрытой базе знаний и файлам поддержки Z3X (распиновки, дампы, инструкции).

Важно: В данном наборе отсутствуют U-SOCKET и E-SOCKET (входят в полную комплектацию Full), однако 3 адаптера покрывают основные потребности инженера. При необходимости специфические переходники можно докупить отдельно.

Совместимость и системные требования

Программатор демонстрирует полную совместимость с 99% ПК пользователей. Работает в режиме Plug-and-Play на всех актуальных ОС Windows (8, 8.1, 10, 11), а также поддерживает устаревшие системы вплоть до Windows XP, что важно при обслуживании старого парка оборудования.

Кому подойдет данный комплект

• Сервисным центрам — как основное рабочее место для ежедневных операций с памятью.

• Инженерам по ремонту — для сложных случаев восстановления данных и загрузчиков.

• Опытным мастерам — имеющим навыки пайки, понимание распиновок и схемотехники. Новичкам рекомендуется предварительно изучить матчасть, так как работа требует аккуратности.

Часто задаваемые вопросы (FAQ)

Вопрос: Чем этот бокс отличается от старого Easy JTAG?
Ответ: Это полностью новая платформа с нуля. Увеличены все скоростные показатели (в 2-3 раза), обновлены процессор и ПЛИС, переработана система питания, добавлена поддержка 8-битного режима eMMC и технологический задел под UFS.

Вопрос: Почему в комплекте 3 адаптера, а не больше?
Ответ: Это сбалансированная комплектация для большинства повседневных задач. Вы получаете основные переходники (JTAG, ISP 1bit, ISP 4bit), а редко используемые аксессуары можно приобрести по мере необходимости.

Вопрос: Требуется ли дополнительное питание для сокета?
Ответ: Нет. Сокет имеет встроенную силовую логику и защиту от КЗ. Подключается напрямую к боксу, внешнее питание не требуется.

Вопрос: Подойдет ли для новейших смартфонов?
Ответ: Да, программатор поддерживает стандарт eMMC 5.0 и выше, а благодаря высокой тактовой частоте (до 42 МГц по 8-битной шине) отлично справляется с современными высокоемкими чипами.
